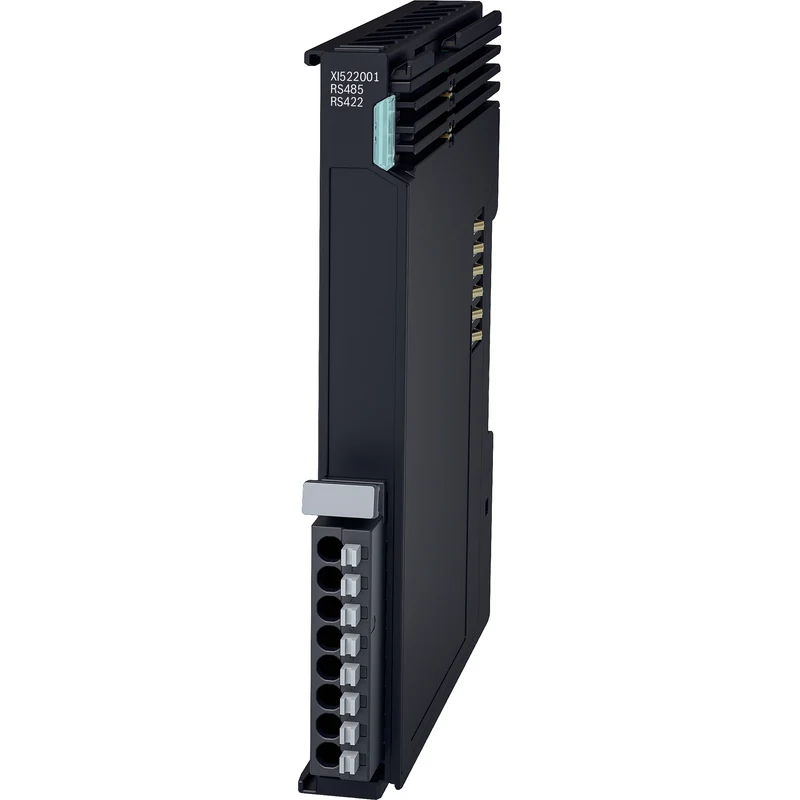

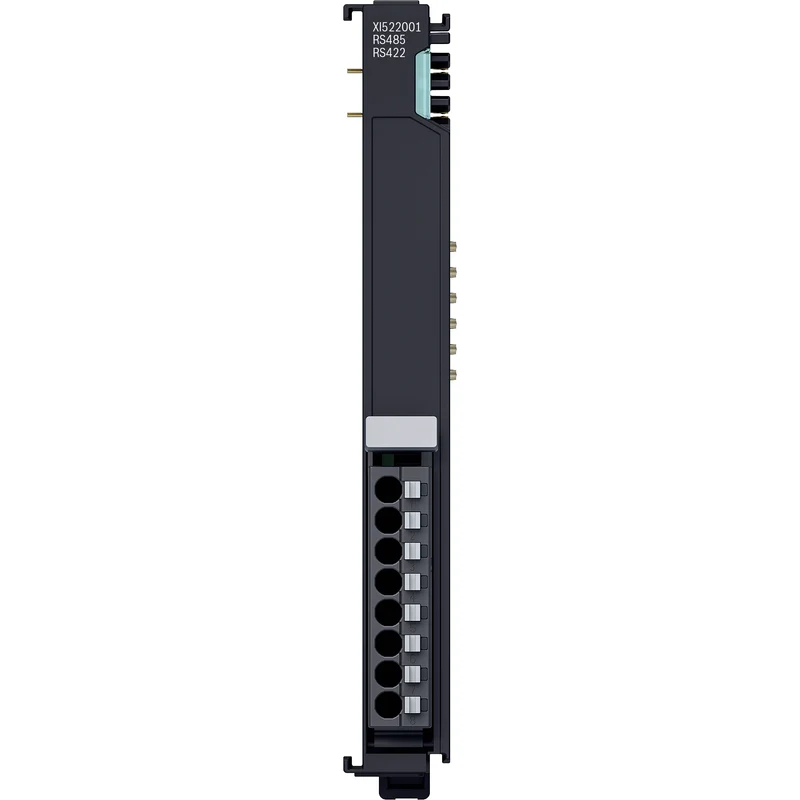

Kommunikationsmodul XI522001 ctrlX I/O 1-Kanal (serielle Schnittstelle RS-485/RS-422) - R911421016

Das Kommunikationsmodul XI522001 ermöglicht den Anschluss von Geräten mit einer RS485- oder RS422-Schnittstelle in einer ctrlX I/O-Station. Die serielle Kommunikation arbeitet unabhängig vom überlagerten Bussystem im Voll- oder Halbduplexbetrieb mit bis zu 250 kBaud. Empfangspuffer und Sendepuffer mit jeweils 511 Byte ermöglichen das zügige Senden und Empfangen von größeren zusammenhängenden Daten.

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
