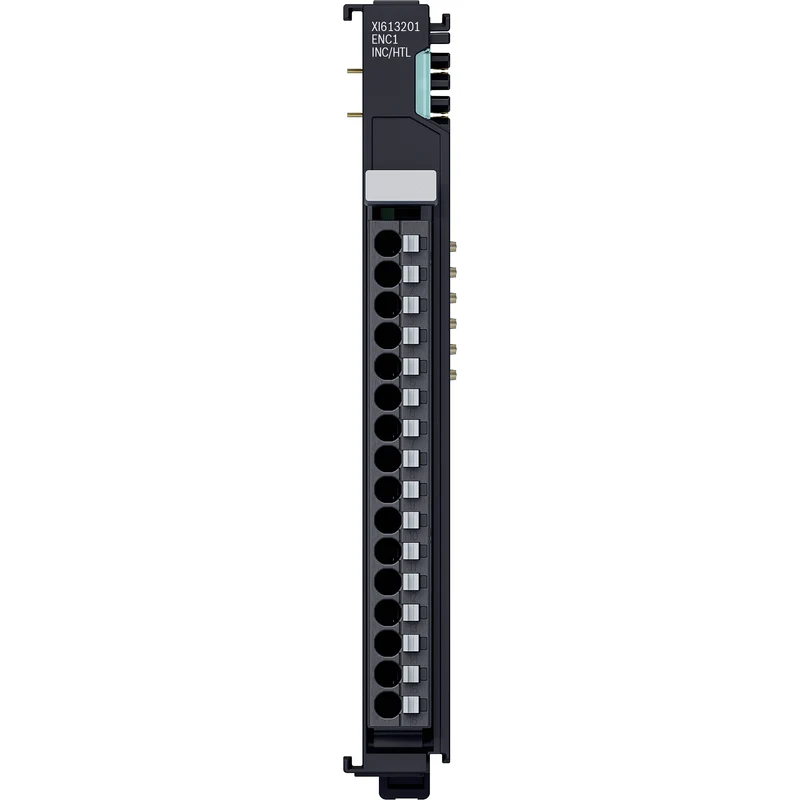

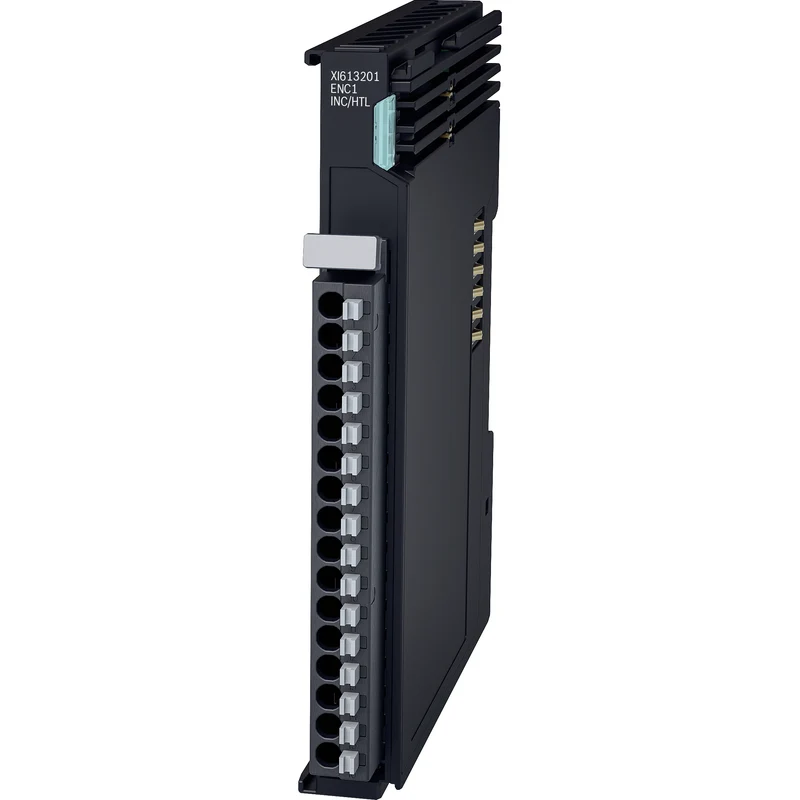

Gebermodul XI613201 ctrlX I/O 1-Kanal (Inkrementalgeber, HTL) - R912009617

Das Gebermodul XI613201 ermöglicht den Anschluss eines 24-V-Inkremental-Gebers (24-V-HTL) in einer ctrlX I/O Station. Es können Eingangsfrequenzen bis zu 100 kHz ausgewertet werden. Alternativ kann es als Vorwärts-/Rückwärtszähler eingesetzt werden. Die 24-V-Geber-Versorgung kann direkt über die Anschlusspunkte des Moduls erfolgen. Die vier zusätzliche digitale Eingänge, die in 2-Leitertechnik ausgeführt sind, dienen zur Erfassung von applikationsspezifischen Signalen (z.B. Sperren, Speichern, Referenzieren).

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
