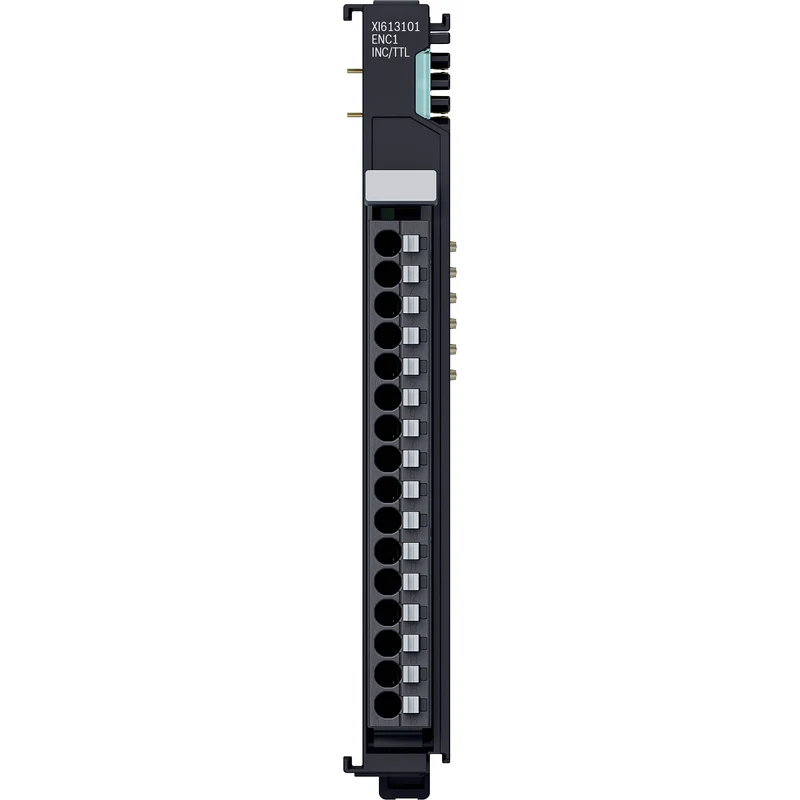

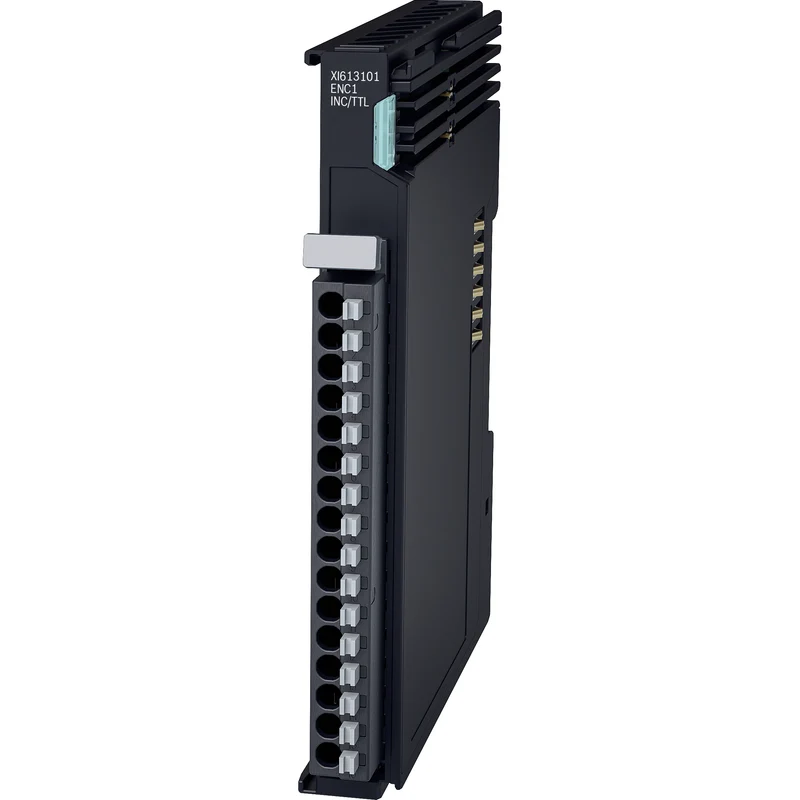

Gebermodul XI613101 ctrlX I/O 1-Kanal (Inkrementalgeber, TTL) - R912009618

Das Gebermodul XI613101 ermöglicht den Anschluss eines Inkrementalgebers mit Differenzsignalen (RS422) in einer ctrlX I/O-Station. Es können Eingangsfrequenzen bis zu 1 MHz ausgewertet werden. Alternativ kann das Modul als Vorwärts- oder Rückwärtszähler eingesetzt werden. Die 5-V-Geber-Versorgung kann direkt über die Anschlusspunkte des Moduls erfolgen. Die vier zusätzliche digitale Eingänge, die in 2-Leitertechnik ausgeführt sind, dienen zur Erfassung von applikationsspezifischen Signalen (z.B. Sperren, Speichern, Referenzieren).

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
