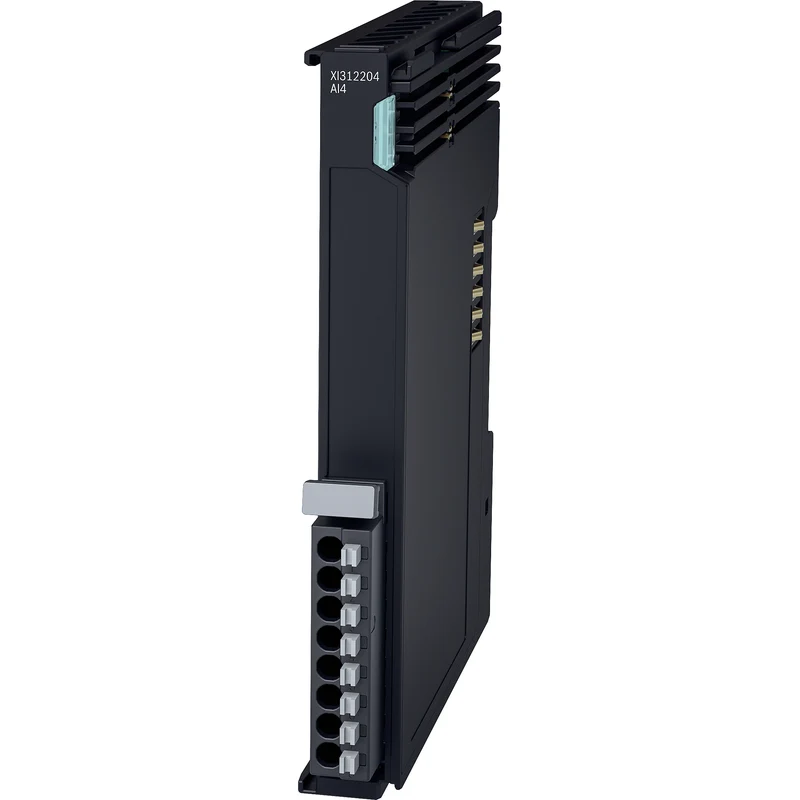

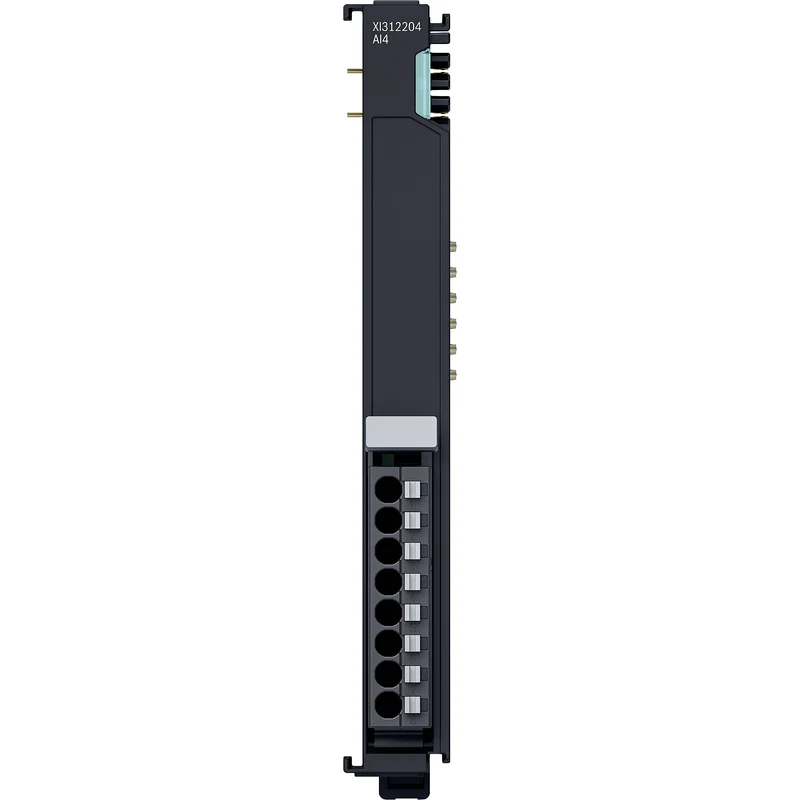

Analoges Eingangsmodul XI312204 ctrlX I/O 4-Kanal (0 bis +10 V, 16 bit, Differenzeingänge) - R911406105

Die analoge Eingangsklemme XI312204 verarbeitet Signale im Bereich von 0 bis 10 V in einer ctrlX I/O-Station. Das Eingangssignal wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt an die Systemebene übertragen. Die 4 Eingangskanäle sind Differenzeingänge. Fehlerzustände werden an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt und über den Lokalbus zur Steuerung weitergeleitet.

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
