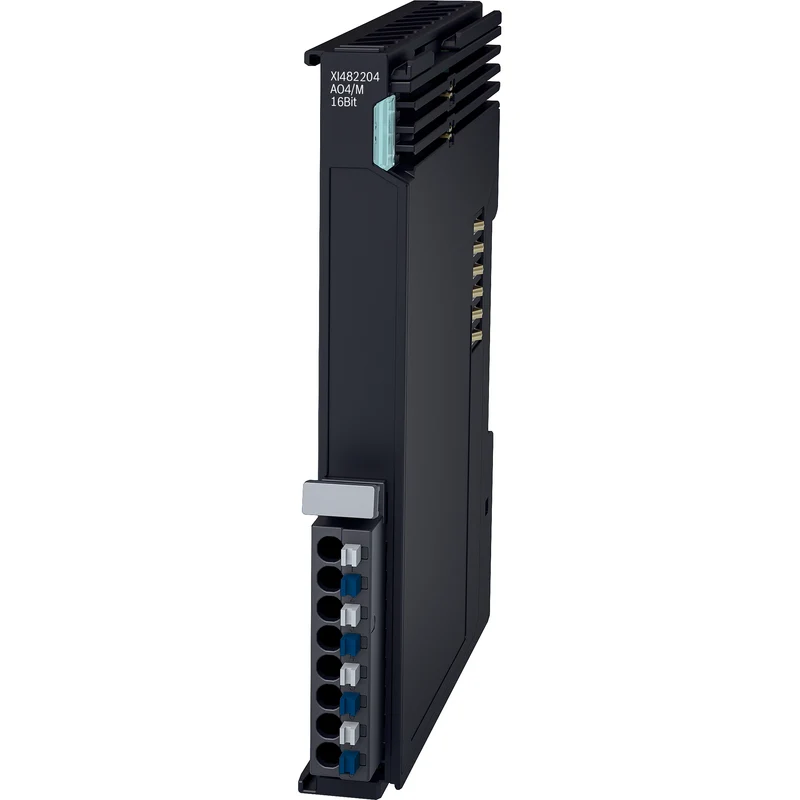

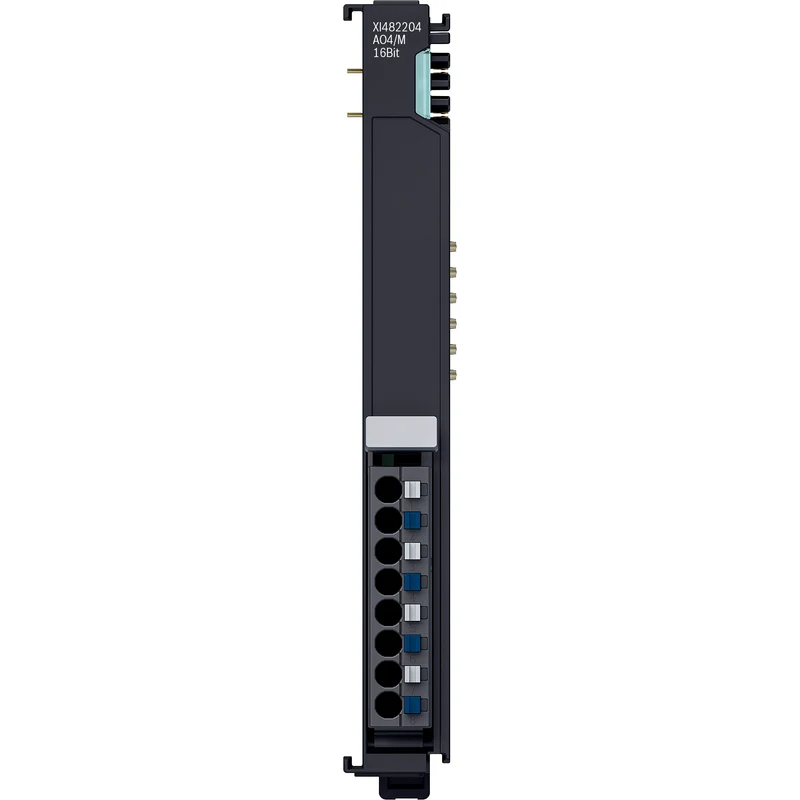

Analoges Ausgangsmodul XI482204 ctrlX I/O 4-Kanal (Multi-range, 0...10 V, ±10 V, 0...20 mA, 4...20 mA, 16 bit, diff. Ausgänge) - R911430123

Das analoge Ausgangsmodul XI482204 erzeugt Ausgangssignale in den einstellbaren Bereichen von 0 V bis +10 V, -10 V bis +10 V, 0 bis 20 mA und 4 bis 20 mA in einer ctrlX I/O Station. Die Einstellung des Wertebereichs kann kanalgranular vorgenommen werden. Das Ausgangssignal wird galvanisch getrennt von der Systemebene mit einer Auflösung von 16 Bit ausgegeben. Die 4 Ausgangskanäle besitzen ein gemeinsames Massepotenzial. Die Ausgangsstufen werden durch die 24-V-Versorgung aus UP gespeist.

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
