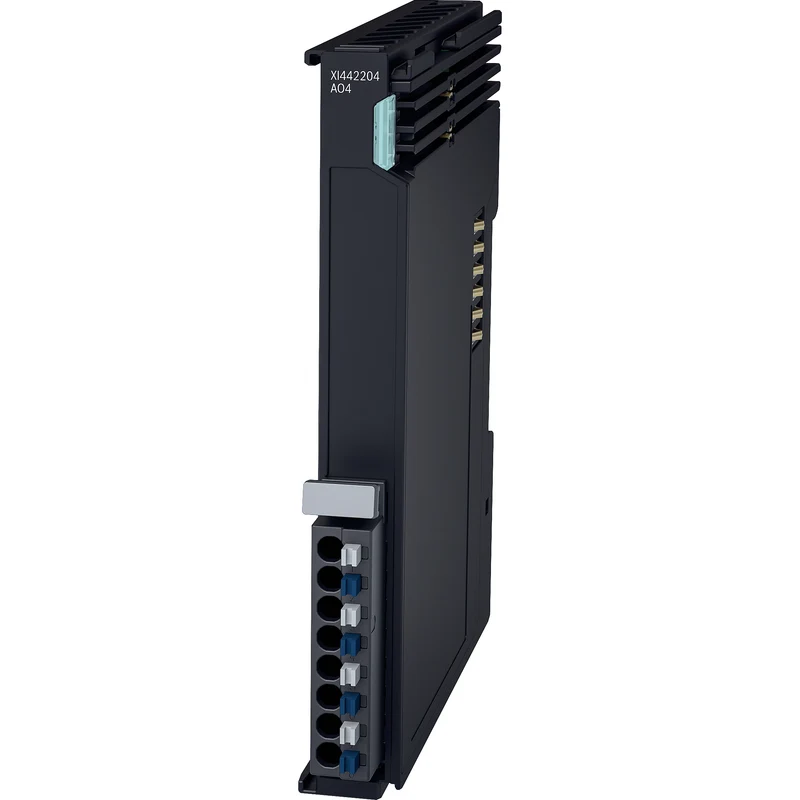

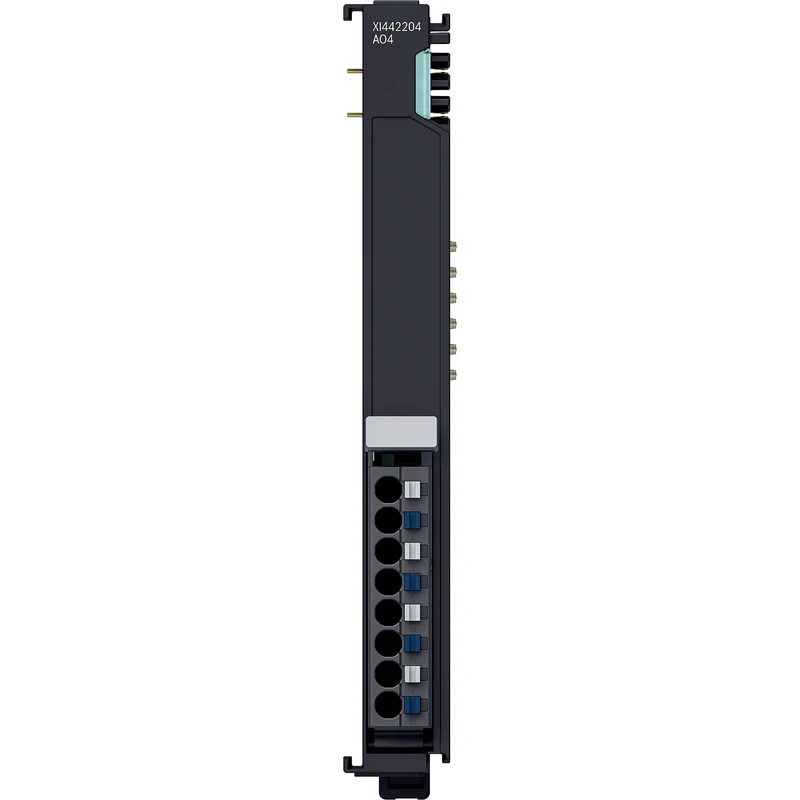

Analoges Ausgangsmodul XI442204 ctrlX I/O 4 Kanal (4 bis 20 mA, 16 bit) - R911406114

Die analoge Ausgangsklemme XI442204 erzeugt Ausgangssignale im Bereich von 4 bis 20 mA in einer ctrlX I/O Station. Das Ausgangssignal wird galvanisch getrennt von der Systemebene mit einer Auflösung von 16 Bit ausgegeben. Die 4 Ausgangskanäle besitzen ein gemeinsames Massepotenzial. Die Ausgangsstufen werden durch die 24-V-Versorgung aus UP gespeist.

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
